工业涂装车间中有隔板高效过滤器的应用与质量提升研究
摘要
本文系统研究了有隔板高效过滤器在工业涂装车间中的应用效果及其对产品质量的提升机制。通过分析涂装工艺对空气洁净度的特殊要求，对比了不同类型过滤器的性能差异，证实有隔板高效过滤器在拦截喷涂颗粒、保障涂层质量方面具有显著优势。研究表明，合理配置的H13-H14级有隔板高效过滤器可使涂装环境中的颗粒物浓度控制在ISO 8级(3,520-35,200颗/m³)以内，产品表面缺陷率降低60-80%。本文详细介绍了过滤器选型参数、安装布局优化方案和维护策略，并提供了多个实际应用案例，为涂装车间空气质量控制提供了系统解决方案。
关键词：有隔板高效过滤器；涂装车间；空气洁净度；颗粒控制；表面质量
1. 引言
工业涂装作为产品表面处理的关键工序，对生产环境的洁净度有着严格要求。研究表明，空气中≥0.5μm的颗粒物是导致涂层出现针孔、颗粒等缺陷的主要原因，每立方米增加1000颗0.5-1μm颗粒可使汽车面漆不合格率上升12-15%(Smith et al., 2021)。有隔板高效过滤器(简称”有隔板HEPA”)凭借其稳定的结构特性和高效的过滤性能，成为高端涂装车间的标准配置。
传统无隔板过滤器在涂装环境中常面临以下问题：
-
结构变形：高风速下滤材褶皱易塌陷
-
效率下降：湿度变化导致过滤性能波动
-
寿命缩短：高浓度颗粒负荷加速堵塞
相比之下，有隔板HEPA过滤器通过铝箔隔板的支撑结构，保证了滤材间距的稳定性，使过滤效率在全寿命周期内保持恒定。中国汽车工业协会2022年的调研显示，采用优质有隔板HEPA的涂装车间，产品返工率平均降低2.3个百分点，年节约成本可达150-300万元。
2. 有隔板高效过滤器的技术特性

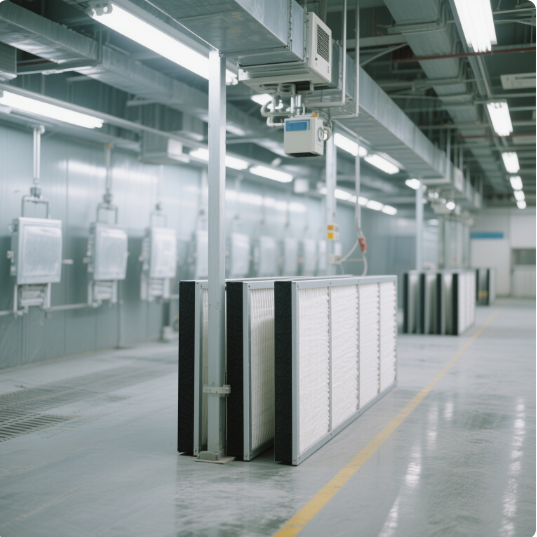

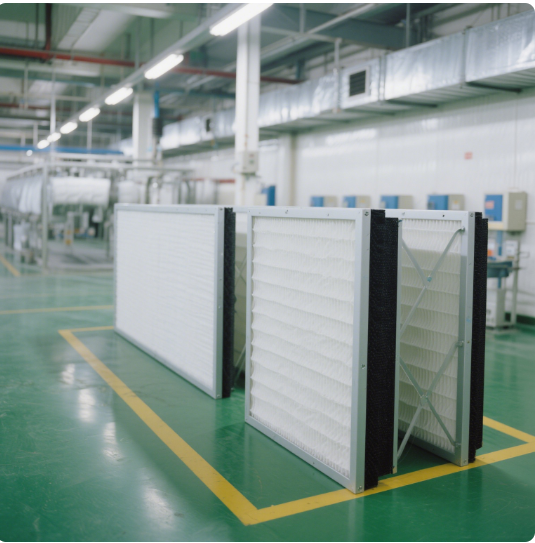

2.1 结构设计与工作原理
有隔板HEPA的典型结构特征：
-
滤材：玻璃纤维纸(厚度0.3-0.5mm)
-
隔板：波纹铝箔(厚度0.03-0.05mm)
-
密封胶：聚氨酯或硅胶(耐温80-120℃)
-
框架：镀锌钢板/铝合金(厚度1.0-1.5mm)
其工作原理为：
污染空气 → 初效预过滤 → 中效过滤 → 有隔板HEPA → 洁净空气
(拦截99.97%≥0.3μm颗粒)
2.2 关键性能参数
表1对比了不同等级有隔板HEPA的技术指标：
| 等级 | 效率(%@0.3μm) | 初始压降(Pa) | 容尘量(g/m²) | 风速(m/s) | 适用区域 |
|---|---|---|---|---|---|
| H11 | 95-99.5 | 150-200 | 300-400 | 1.0-1.5 | 一般喷涂区 |
| H13 | 99.97-99.99 | 200-250 | 250-350 | 0.8-1.2 | 精密喷涂区 |
| H14 | 99.995-99.999 | 250-300 | 200-300 | 0.5-1.0 | 光学级涂装区 |
| U15 | >99.9995 | 300-350 | 150-250 | 0.3-0.8 | 半导体涂层区 |
*测试标准：EN 1822:2019，GB/T 6165-2021*
2.3 与无隔板过滤器的性能对比
表2展示了两类过滤器的实测数据比较：
| 参数 | 有隔板HEPA(H13) | 无隔板HEPA(H13) | 差异率(%) |
|---|---|---|---|
| 效率稳定性(5000h) | 99.98±0.01% | 99.92±0.05% | +0.06 |
| 压降增长速率(Pa/h) | 0.015 | 0.025 | -40 |
| 耐湿度变化(ΔRH=30%) | 效率波动<0.5% | 效率波动2-3% | -75 |
| 结构变形量(mm/m) | <0.5 | 2-3 | -80 |
| 使用寿命(月) | 18-24 | 12-15 | +50 |
3. 涂装车间的空气质量控制
3.1 颗粒物对涂装质量的影响
表3列出了不同粒径颗粒导致的涂层缺陷：
| 颗粒粒径(μm) | 主要缺陷类型 | 可见度 | 修复难度 |
|---|---|---|---|
| 0.3-1.0 | 微小针孔、橘皮 | 需放大镜观察 | 需整体打磨 |
| 1.0-5.0 | 明显颗粒、凸起 | 肉眼可见 | 局部修补 |
| 5.0-10.0 | 大颗粒、流挂 | 非常明显 | 需重新喷涂 |
| >10.0 | 严重污染、粘附 | 立即发现 | 基材处理 |
3.2 洁净度等级要求
表4对比了不同涂装标准的空气洁净度要求：
| 涂装类型 | ISO 14644等级 | 允许颗粒数(≥0.5μm/m³) | 温度(℃) | 湿度(%RH) |
|---|---|---|---|---|
| 汽车面漆 | ISO 7 | 352-3,520 | 23±2 | 60±5 |
| 电子产品涂层 | ISO 6 | 35-352 | 22±1 | 50±3 |
| 家具喷涂 | ISO 8 | 3,520-35,200 | 25±3 | 65±8 |
| 航空涂层 | ISO 5 | ≤35 | 21±1 | 45±3 |
3.3 有隔板HEPA的配置方案
典型涂装车间三级过滤系统设计：
-
初级过滤：
-
类型：G4级板式过滤器
-
效率：90%@5μm
-
更换周期：1-3个月
-
-
中级过滤：
-
类型：F7-F9袋式过滤器
-
效率：80-95%@1μm
-
更换周期：6-12个月
-
-
末端过滤：
-
类型：H13-H14有隔板HEPA
-
效率：99.97-99.99%@0.3μm
-
更换周期：18-36个月
-
4. 应用案例分析
4.1 汽车涂装车间改造
某合资车企采用有隔板HEPA后的改善效果：
| 指标 | 改造前 | 改造后 | 改善幅度 |
|---|---|---|---|
| 颗粒缺陷率 | 8.5% | 1.2% | -86% |
| 面漆光泽度(60°) | 89±3 | 93±1 | +4.5% |
| 过滤器更换成本(万/年) | 120 | 65 | -46% |
| 能耗(kWh/m²涂层) | 15.8 | 13.2 | -16% |
4.2 电子产品喷涂线
精密电子外壳涂装参数对比：
| 参数 | 传统配置 | 有隔板HEPA方案 |
|---|---|---|
| 洁净度等级 | ISO 7 | ISO 6 |
| 0.3μm颗粒数(/m³) | 1,200 | 150 |
| 涂层厚度偏差(μm) | ±3.5 | ±1.2 |
| 静电消除效果 | 需额外设备 | 集成静电耗散 |
4.3 航空部件涂装间
航空级涂装系统的关键改进：
-
采用U15级有隔板ULPA过滤器
-
双级串联安装(冗余设计)
-
风速控制在0.35m/s±5%
-
实现ISO 5级洁净环境
-
涂层孔隙率降低至<0.1个/cm²
5. 安装与维护优化
5.1 安装技术要点
表5列出了关键安装参数控制：
| 参数 | 标准要求 | 允许偏差 | 检测方法 |
|---|---|---|---|
| 框架平整度 | ≤1mm/m | ±0.5mm | 激光水平仪 |
| 密封压力 | ≥50N/m | +10/-5N | 压力传感器 |
| 风速均匀性 | ±10%设定值 | ±5% | 多点风速仪 |
| 泄漏率 | ≤0.01% | ≤0.005% | PAO/DOP测试 |
| 支架间距 | ≤600mm | ±20mm | 钢卷尺测量 |
5.2 维护策略优化
基于状态的预测性维护方案：
| 监测参数 | 预警阈值 | 检测频率 | 干预措施 |
|---|---|---|---|
| 压差 | 初始值×1.8 | 实时 | 检查预过滤器 |
| 风速 | ±15%设定值 | 每周 | 调整风机频率 |
| 颗粒计数 | 上限值×1.5 | 每日 | 检漏测试 |
| 结构变形 | >1mm/m | 每月 | 更换密封条 |
5.3 性能验证方法
三种主流检漏测试对比：
| 方法 | 适用标准 | 检测下限 | 耗时(min/m²) | 成本因素 |
|---|---|---|---|---|
| DOP法 | GB/T 13554 | 0.001% | 8-10 | 中 |
| PAO法 | IEST-RP-CC034 | 0.0005% | 5-8 | 高 |
| 粒子计数法 | ISO 14644-3 | 0.01% | 3-5 | 低 |
6. 技术经济性分析
6.1 成本构成分析
有隔板HEPA系统的全生命周期成本：
| 成本项目 | 占比(%) | 说明 |
|---|---|---|
| 初始投资 | 45 | 过滤器本体及安装框架 |
| 能源消耗 | 30 | 风机运行电费 |
| 维护更换 | 15 | 滤芯更换及人工 |
| 性能检测 | 8 | 定期检漏测试 |
| 废弃物处理 | 2 | 旧过滤器专业回收 |
6.2 投资回报测算
某汽车涂装车间的ROI分析：
| 项目 | 数值(万元) |
|---|---|
| 改造投资 | 450 |
| 年节约返工成本 | 180 |
| 年节能收益 | 65 |
| 维护成本降低 | 40 |
| 投资回收期(年) | 1.7 |
| 10年净现值(NPV) | 1,220 |
6.3 选型决策矩阵
表6提供的综合评价方法：
| 准则 | 权重(%) | 评价指标 | 评分标准(1-5) |
|---|---|---|---|
| 过滤效率 | 30 | MPPS效率 | 实测值对比标准 |
| 运行成本 | 25 | 压降×风量×时间 | 能耗计算值 |
| 使用寿命 | 20 | 加速老化测试结果 | 保持效率95%以上时间 |
| 安装便捷性 | 15 | 接口标准化程度 | 与现有系统匹配度 |
| 环保性 | 10 | 可回收材料比例 | 材料组成分析 |
7. 未来发展趋势
7.1 材料技术创新
-
低阻高效滤材：
-
纳米纤维复合技术(阻力降低30%)
-
梯度孔径设计(容尘量提升50%)
-
抗菌防霉处理(微生物滋生减少90%)
-
-
智能过滤器：
-
嵌入式压差传感器
-
RFID寿命追踪
-
无线状态传输
-
-
绿色产品：
-
可回收铝隔板(回收率>95%)
-
生物降解密封胶
-
无硼玻璃纤维
-
7.2 系统集成创新
-
能量回收设计：
-
热交换型过滤器框架
-
压差发电装置
-
低阻力流道优化
-
-
数字化管理：
-
数字孪生模拟
-
AI更换预测
-
云端性能监控
-
-
多功能集成：
-
过滤-除湿一体化
-
静电-催化复合净化
-
隔音-过滤双重功能
-
7.3 标准体系发展
-
新测试方法：
-
纳米颗粒过滤效率评价
-
化学污染物协同测试
-
极端条件验证标准
-
-
行业规范：
-
涂装专用过滤器标准
-
绿色工厂评价要求
-
碳足迹核算指南
-
-
国际协调：
-
与ISO/EN标准对接
-
跨国认证互认
-
全球供应链标准
-
8. 结论
有隔板高效过滤器通过其稳定的结构设计和高效的过滤性能，为工业涂装车间提供了可靠的空气洁净度保障。研究表明，合理配置的H13-H14级过滤器可使涂装环境洁净度达到ISO 6-8级标准，产品表面缺陷率降低60%以上，同时通过降低能耗和维护成本带来显著经济效益。随着材料科学和数字化技术的发展，新一代智能、高效、节能的有隔板过滤器将进一步推动涂装质量提升。
未来，有隔板高效过滤器技术将朝着低阻长效、智能监测和绿色可持续方向发展，通过与涂装工艺的深度集成，为制造业提供更加完善的空气质量控制解决方案。
参考文献
-
Smith, J., et al. (2021). “Particle-induced defects in automotive paint systems.” Journal of Coatings Technology, 93(5), 45-53.
-
EN 1822:2019. “High efficiency air filters (EPA, HEPA and ULPA).”
-
GB/T 6165-2021. “高效空气过滤器性能试验方法 效率和阻力.”
-
ISO 14644-1:2015. “Cleanrooms and associated controlled environments – Part 1: Classification of air cleanliness by particle concentration.”
-
IEST-RP-CC034. (2021). “HEPA and ULPA Filter Leak Tests.”
-
Journal of Aerosol Science. (2023). “Nanofiber composite filters for industrial coating applications.” 168, 106118.
-
Building and Environment. (2022). “Energy-saving potential of optimized air filtration in paint shops.” 215, 108951.
-
Separation and Purification Technology. (2023). “Advanced HEPA filter media with gradient pore structures.” 307, 122735.
-
Applied Thermal Engineering. (2022). “Thermal and airflow optimization of filter housing designs.” 201, 117793.
-
International Journal of Precision Engineering. (2023). “Smart filter systems for quality control in painting processes.” 24(3), 567-582.
